在半导体制造领域，显微镜不仅是观察微观结构的“眼睛”，更是质量控制的“标尺”。从晶圆表面缺陷检测到芯片内部失效分析，
半导体显微镜以光学与电子技术的融合，构建起覆盖微米至纳米级的多维度检测体系，成为推动集成电路技术进步的核心工具。
1.光学显微镜：基础检测的“广角镜头”

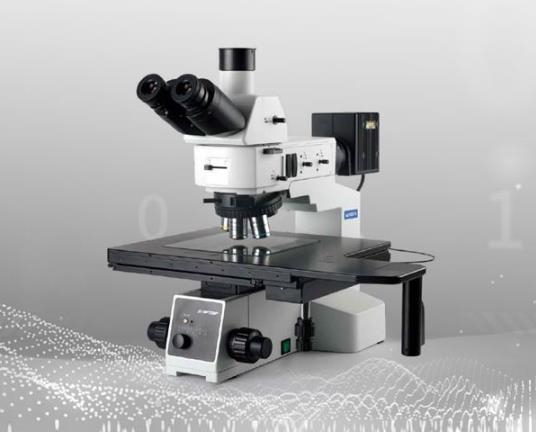

作为半导体检测的“入门级”设备，光学显微镜通过透镜系统放大样品图像，适用于晶圆表面宏观缺陷的快速筛查。例如，显微镜以5-150倍的放大倍率，可清晰呈现晶圆边缘的崩边、划痕等机械损伤；金相显微镜则通过50-1000倍的放大与0.2μm分辨率，精准定位芯片表面的微裂纹、氧化层剥落等结构缺陷。其优势在于非接触式检测、操作简便且成本低廉，但受限于光学衍射极限，难以观测1μm以下的纳米级特征。
2.扫描电子显微镜（SEM）：纳米世界的“高清摄像机”
当检测需求进入纳米尺度，SEM凭借电子束扫描技术成为主流选择。其工作原理是通过聚焦电子束轰击样品表面，激发二次电子、背散射电子等信号成像，实现2-30万倍放大与3nm分辨率。例如，在检测7nm制程芯片时，SEM可清晰呈现金属互连层的线宽偏差、通孔内的残留污染物等缺陷。更先进设备集成X射线能谱仪（EDS），可同步分析缺陷区域的元素组成，如识别铜互连中的铝污染或钨塞中的氧杂质。
3.专用显微镜：失效分析的“精准定位器”
针对半导体失效分析的特殊需求，专用显微镜技术应运而生。光发射显微镜通过检测故障点发射的光子，定位接面漏电、闩锁效应等热点缺陷，适用于LED故障分析与太阳能电池评估；砷化镓铟微光显微镜则将检测波长扩展至900-1700nm红外区，可穿透硅基板定位先进制程芯片背面的微小漏电点，其检测速度较EMMI提升5-10倍。此外，原子力显微镜以纳米级探针扫描表面形貌，可量化测量线宽粗糙度（LWR）等关键参数，为光刻工艺优化提供数据支持。
从光学显微镜的宏观筛查到SEM的纳米级成像，再到专用的失效定位，半导体显微镜技术已形成覆盖全产业链的检测体系。随着3nm以下制程的推进，显微镜正与人工智能、机器学习深度融合，通过自动缺陷分类（ADC）与大数据分析，实现从“人工目检”到“智能诊断”的跨越，为半导体产业的高质量发展注入新动能。
